Recuperación de Destornillador inalámbrico Black & Decker utilizando un módulo 5v Dc.

Saludos para todos los amantes de las reparaciones.

Ha llegado a mi mesa de trabajo un destornillador inalámbrico bastante viejo, el cliente me dijo que revisando sus cosas lo encontró y quería que lo recuperara, que le diera una segunda oportunidad, eso de ser posible.

Este cliente dice que me hace llegar este tipo de trabajos porque soy curioso jaja, que siempre busco una solución.

Me sentí halagado por la perspectiva que tiene sobre mí, así que me puse a trabajar en él, lo primero que observé fue su fuente de alimentación y el voltaje con el que trabajaba.

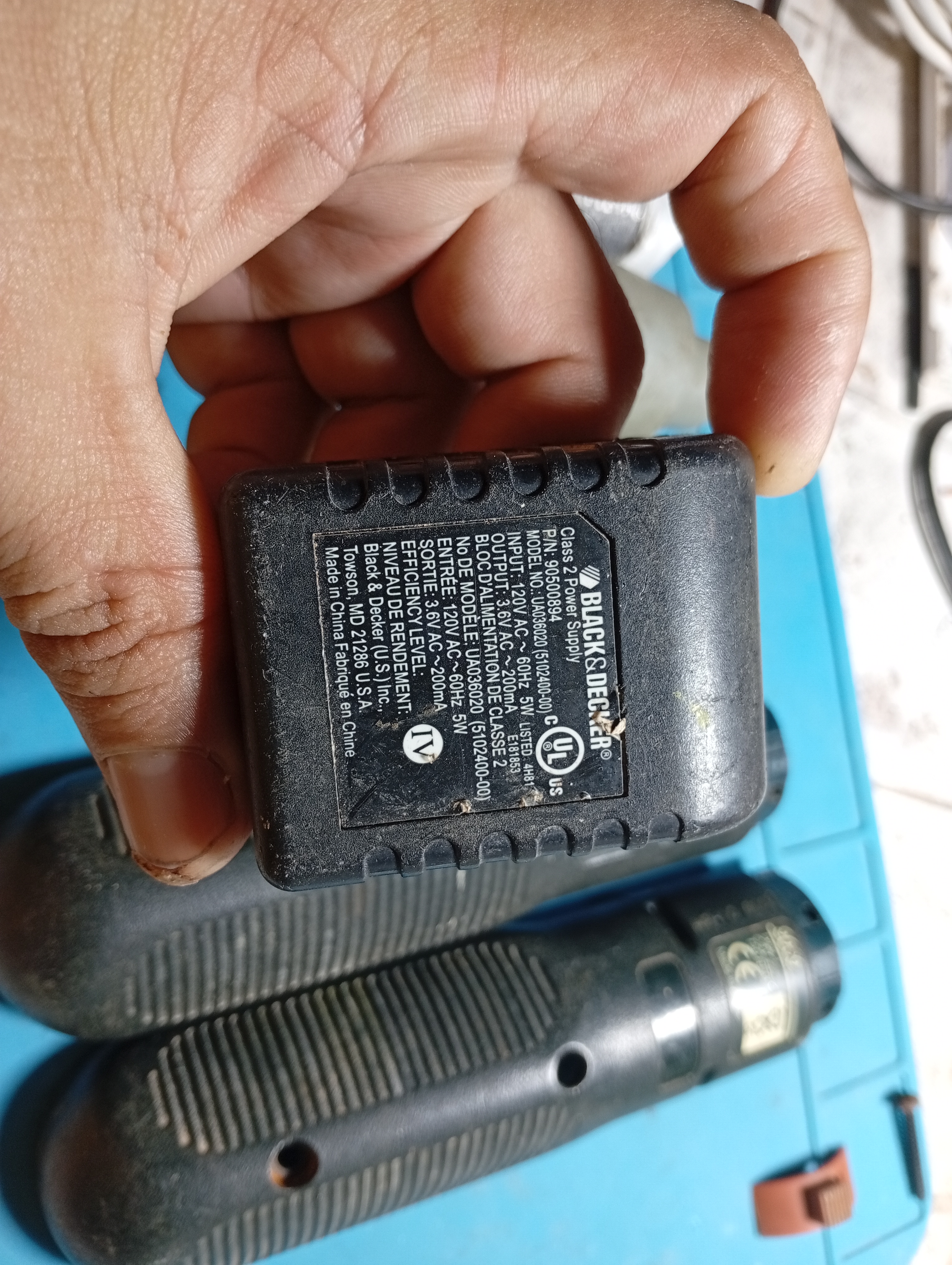

Me pareció muy curioso ver en la equipo del transformador que trabajaba con 3.6 vAc. Me imaginaba que trabajaba con 12v o 5v, siendo lo mas común. Así que me dió más curiosidad saber cómo era el círcuito interno.

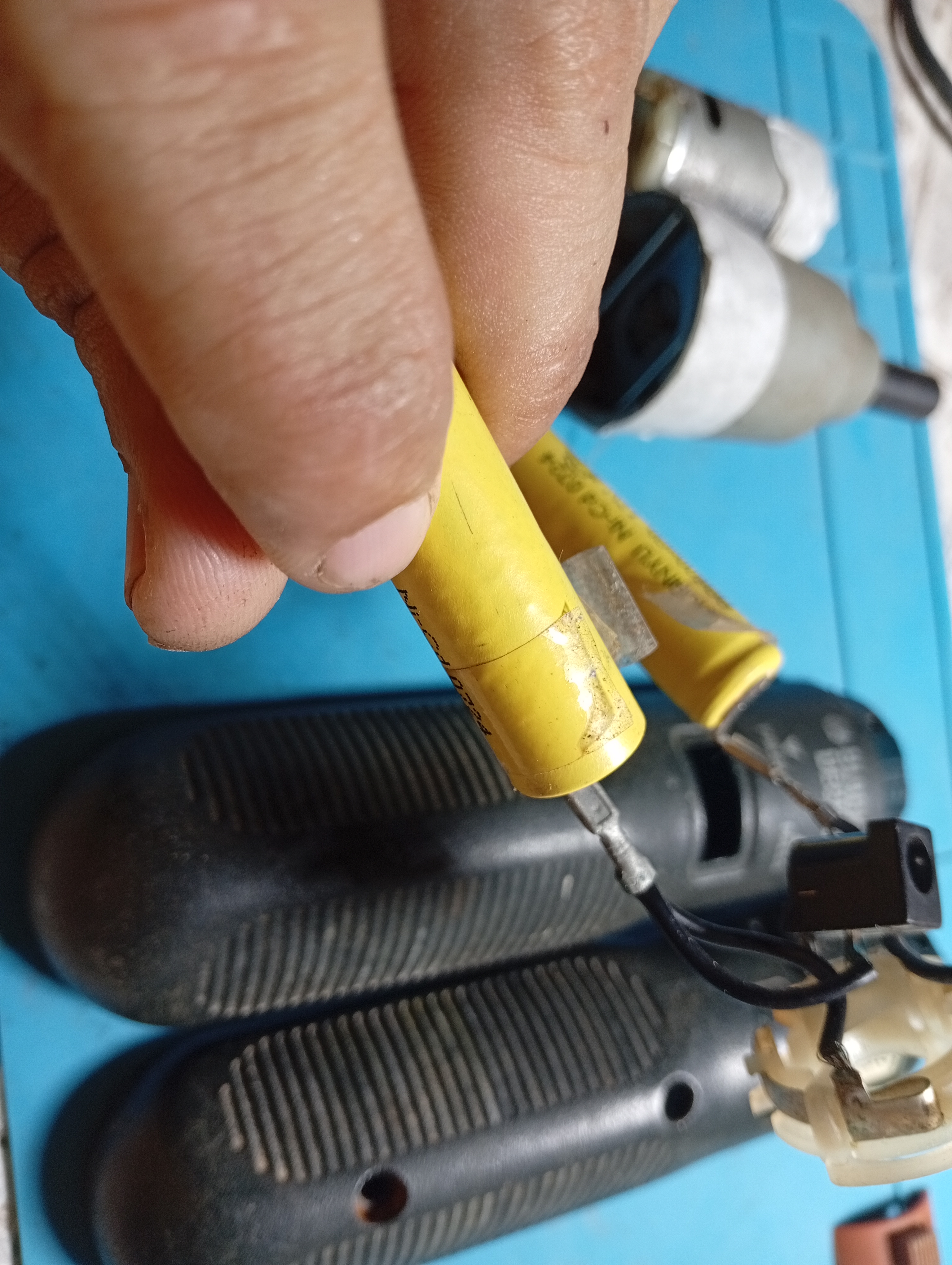

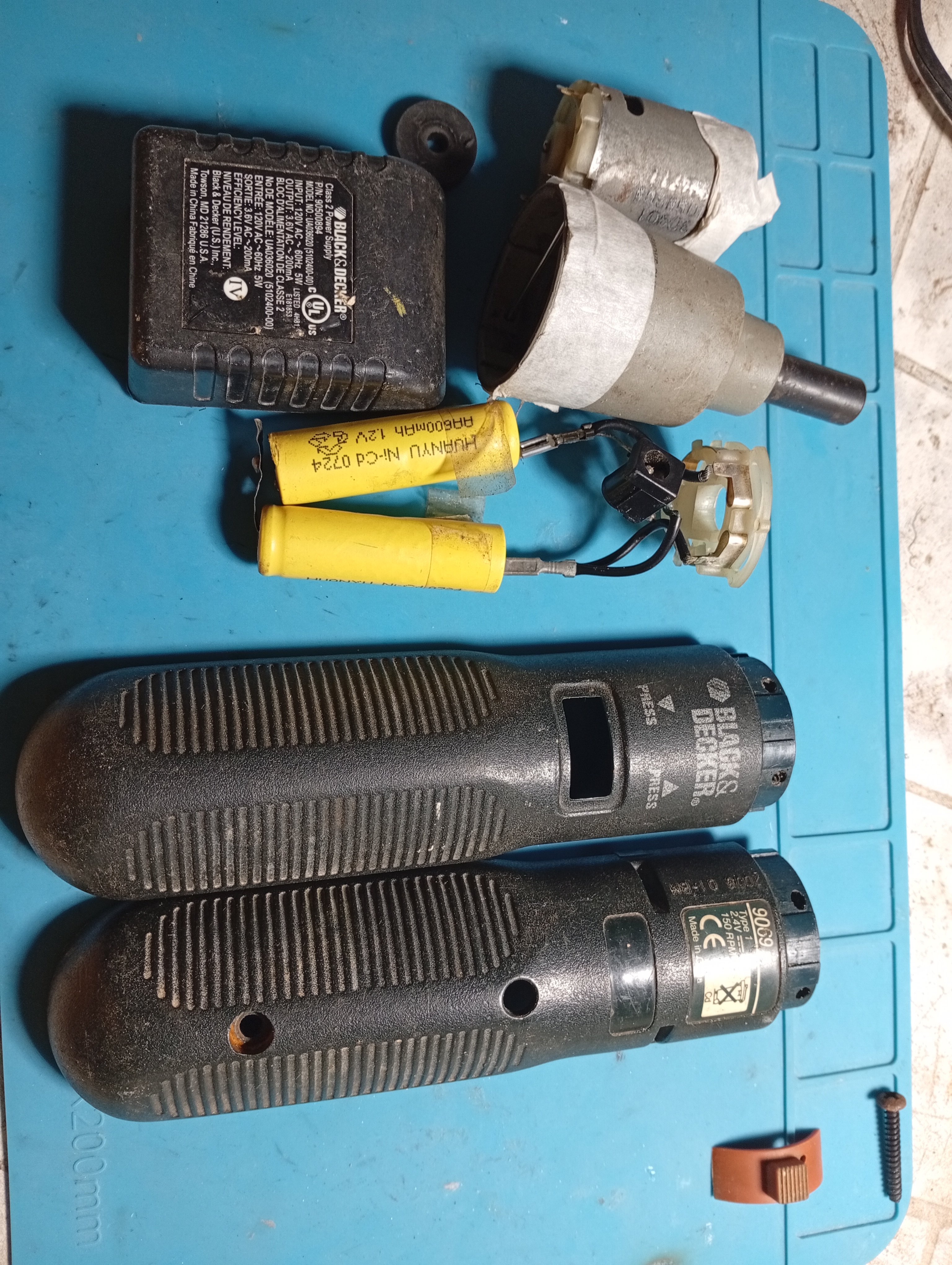

Al destaparlo encontré 2 baterías del tipo Ni cd, un tipo de baterías con alta durabilidad, sin embargo las baterías una de las baterías había sido víctima de la corrosión, esto por el tiempo sin uso y la humedad.

Al estar una dañada, no podía encontrar un reemplazo confiable como para dejar la buena en funcionamiento, así que decidí cambiar el circuito y trabajar con una de litio.

El circuito estaba confirmado por 2 baterías ni cd de 1.2v en sería y un diodo también colocado en serie justo en la entrada del voltaje positivo, esto permitía crear una caída de tensión de 0.7 y para brindarle una adecuada carga a las baterías.

Un circuito simple pero eficiente, ahora colocaría un modulo de carga para baterías 18650, dejaría el mismo conector de alimentación de carga y modificaría el cable colocando un conector USB para que pueda ser cargado con cualquier cargador de celular.

De esta forma el usuario podrá tener la comodidad de cargar la herramienta en cualquier circunstancia, ya que el puerto USB es prácticamente universal.

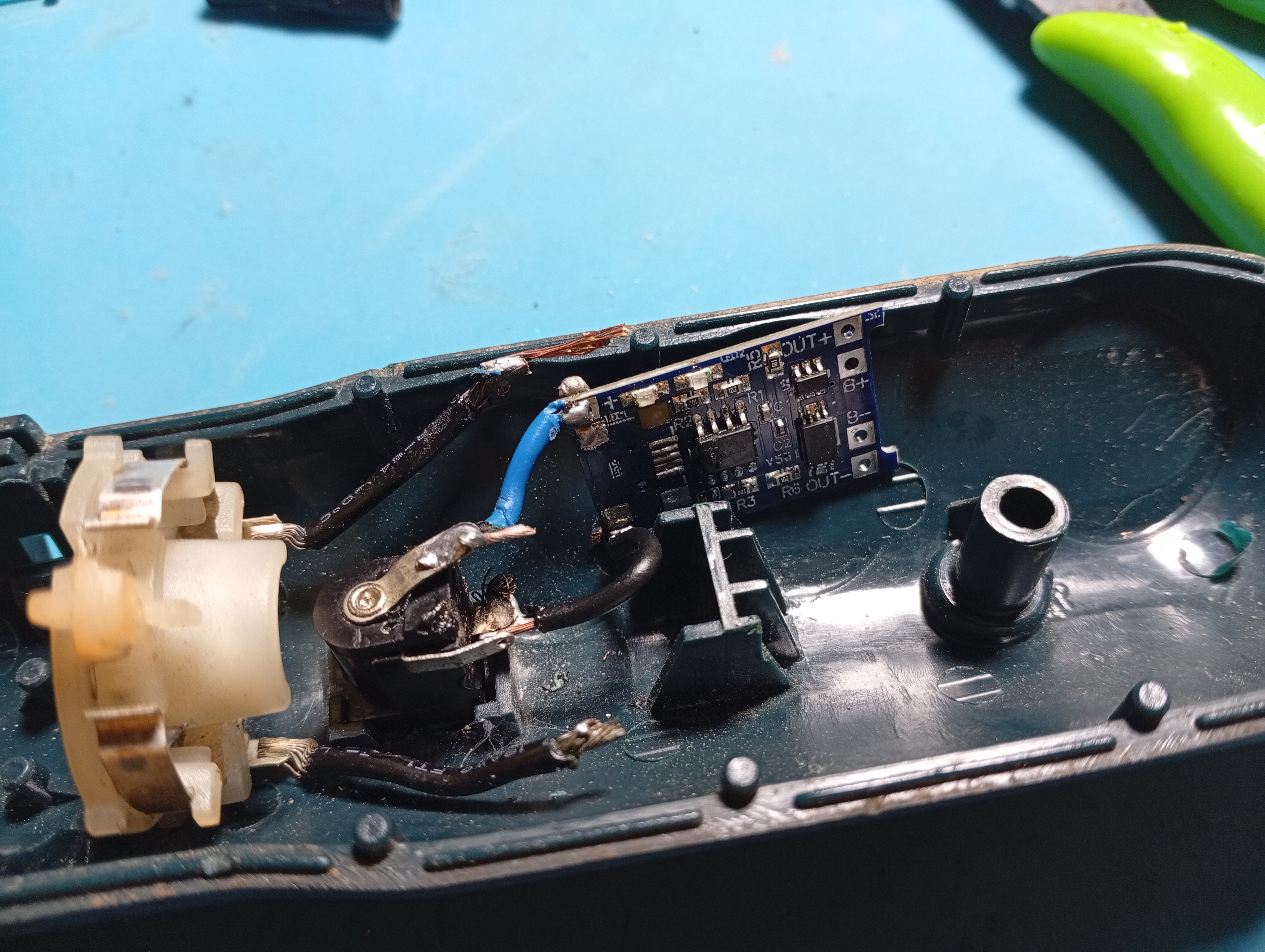

La conección del módulo de carga es bastante sencillo, solo soldar los cables que van a la batería, a la entrada de voltaje y a la salida del motor, en la placa se encuentra identificado cada una de sus conexiones.

Lo bueno es que el módulo es pequeño y pude acomodarlo en un lado de la carcasa de la herramienta, haciendo mas fácil la adaptación.

En el presente vídeo podrán ver cómo realicé esta restauración o adaptación. Espero sea de su agrado.
