2020.11.19 星期四 晴

最近发现了一种总线接口，叫做1553B。学习总线接口就要了解就需要了解这种接口的系统硬件连接和拓扑结构，数据格式，字格式已经消息格式。此总线接口可以通过单片机或FPGA实现。通常有三种工作模式，BC，RT，BM。该总线协议采用指令/响应型通信协议（我理解就是发送指令，给予响应）。信息格式通常有BC→RT，RT→BC，RT→RT，广播以及系统控制等方式。通过屏蔽双绞线互联，有直接耦合与变压器耦合两种总线耦合方式。

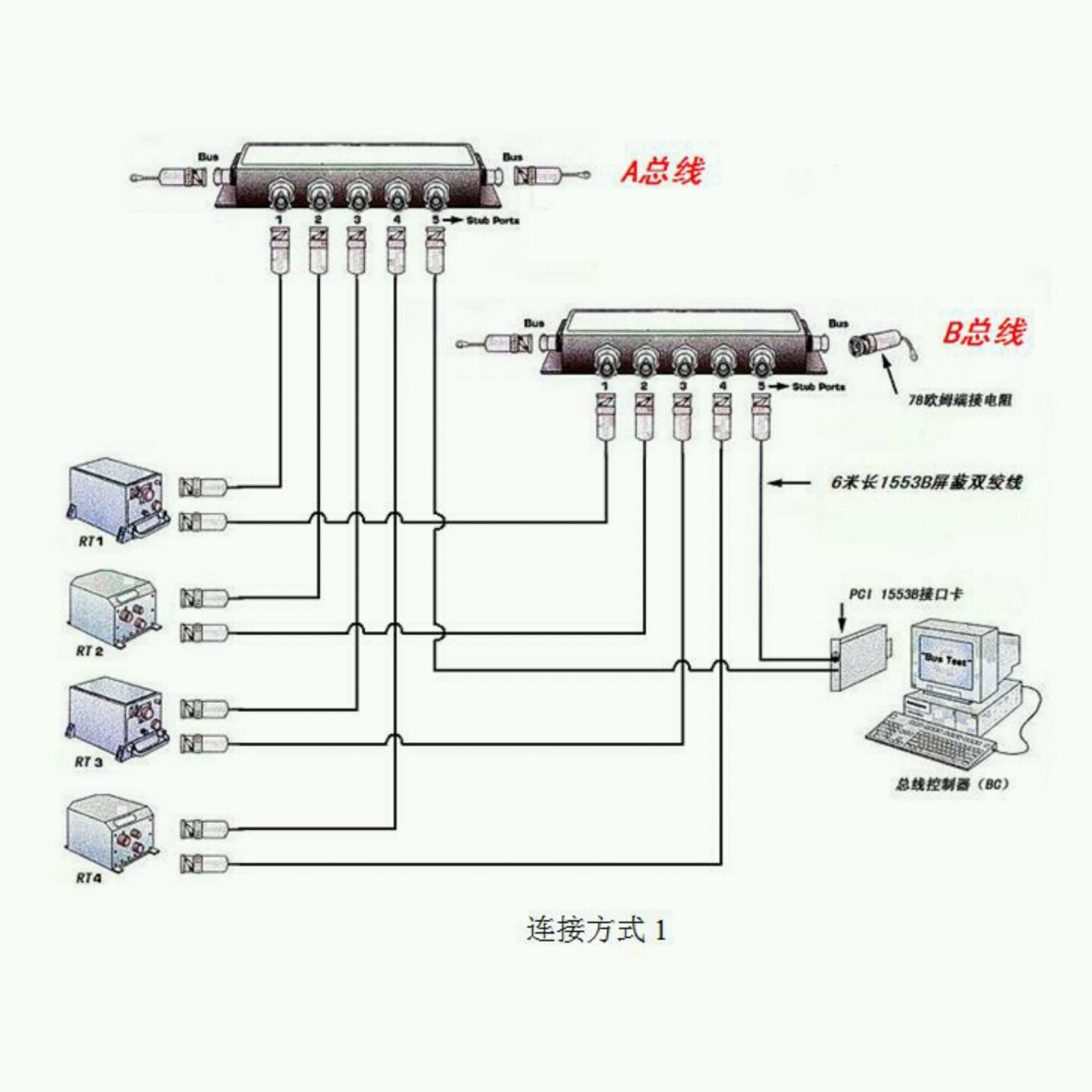

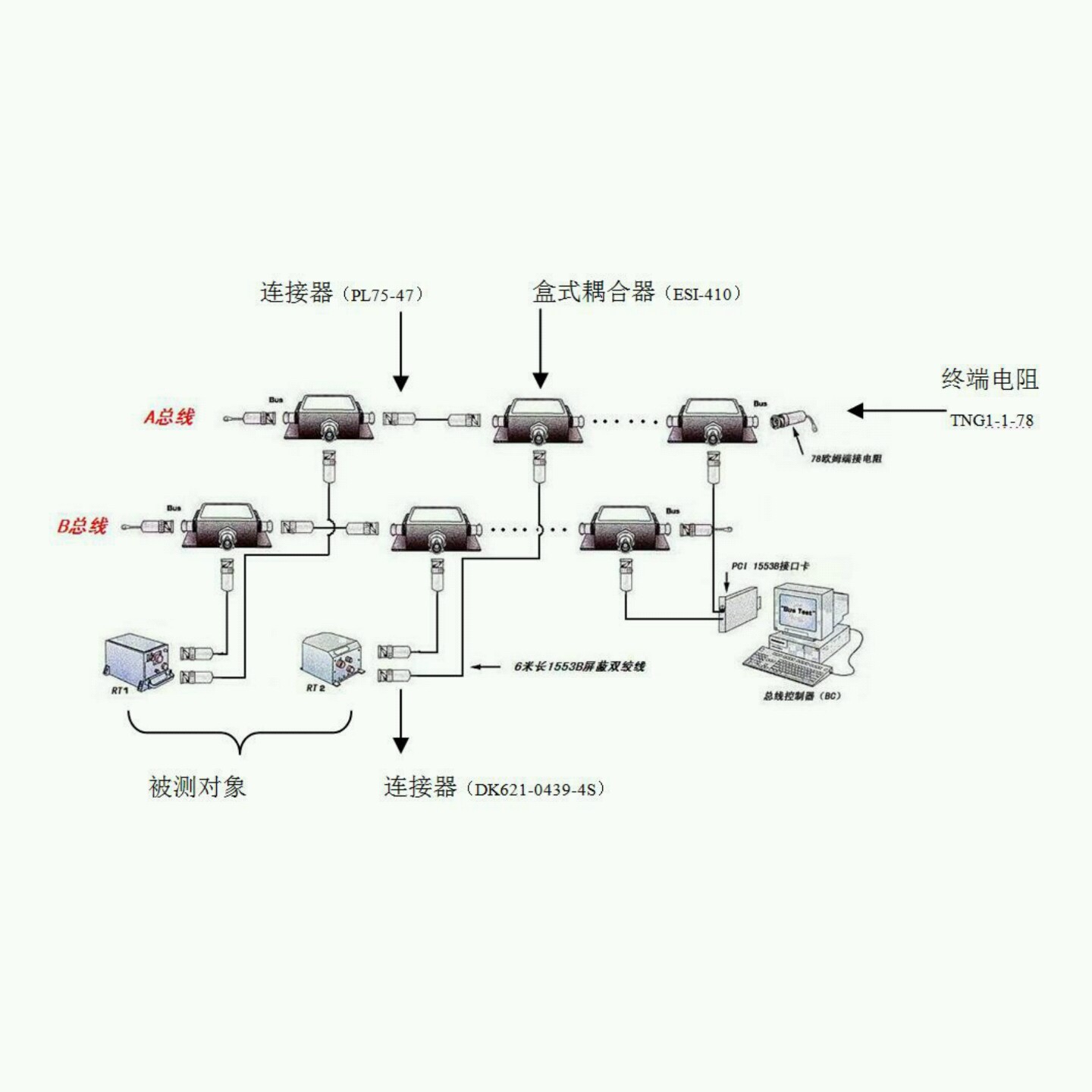

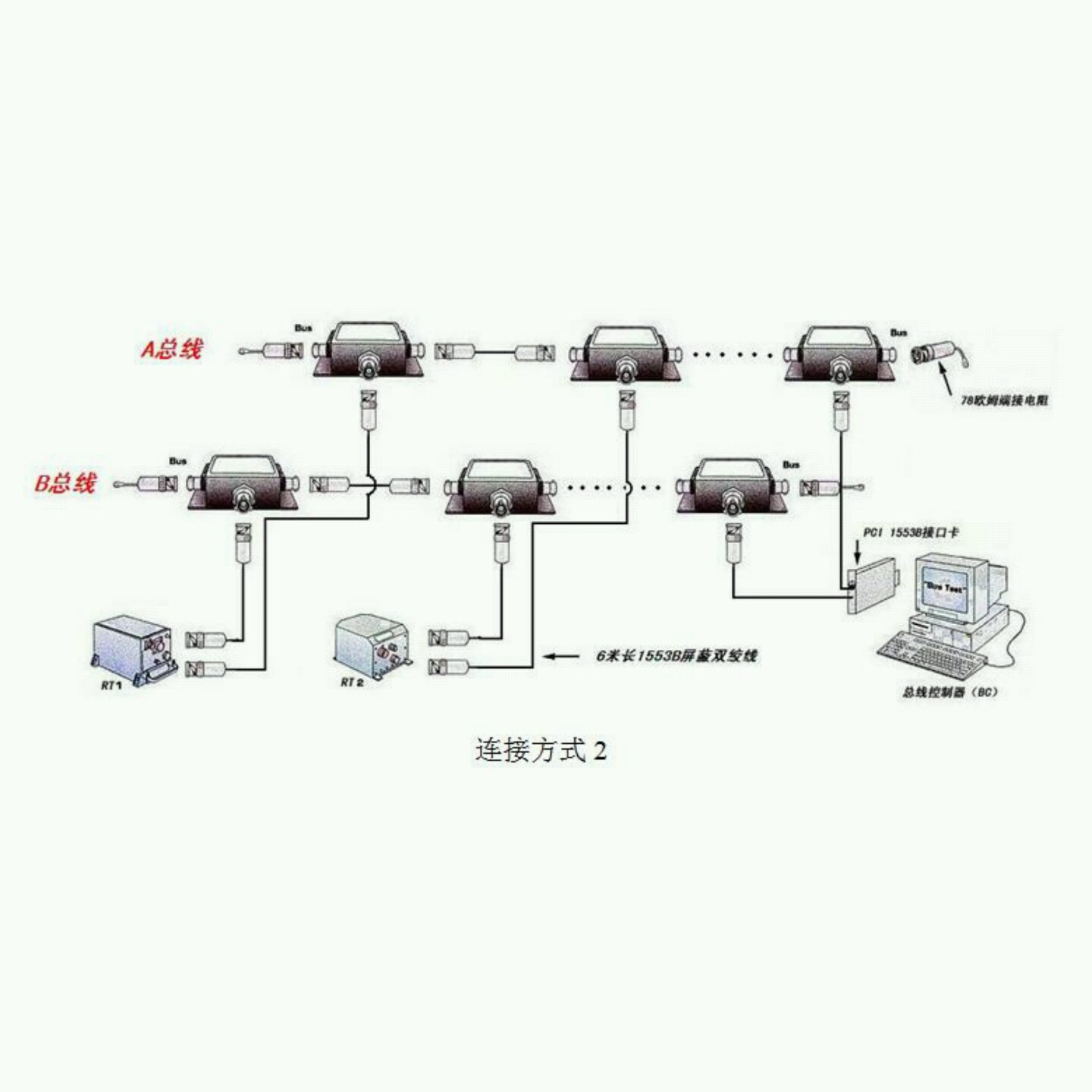

总线采用多冗余度总线型拓扑结构。支持双向传输，半双工，电平电压为18~27V（采用耦合器的情况下），传输速率为1Mbps，编码采用曼彻斯特II编码（0→1为0，1→0为1）。整个总线采用了很多射频组件，比如耦合器（ESI-40），连接器（PL75-47）以及端接组件（TNG1-4-78），同时采用了隔离变压器。采用隔离变压器有如下好处:
1.系统总线与终端之间短路的保护
2.直流隔离，从而实现了终端故障隔离
3.阻抗匹配

发现了一个查文献的好工具，叫"库问搜索"。

关于总线收发器164254，TI的型号叫做SN74ALVC，为双向3态收发器，A侧可施加电压为2.5/3.3V，对应B侧为3.3/5V，通过/OE控制总线输出，从而使A总线与B总线隔离，由于能进行电平转换，所以可以适用于multi-power system，由于输入引脚不能悬空，所以双向总线收发器的不用的引脚要统统接电源或者地。
