Sistema pasivos de enfriamiento - Techo de Givony
Pertenece a sistema de radiación, osea que en su mayoría funciona con la incidencia solar.
Los materiales que se deben tener para realizar este sistema son:
Lamina de metal corrugado
Lamina aislante
Extractor de aire
Rocas (para un lecho)
Pintura blanca
Ventanas de romanillas
Su funcionamiento
la lamina de metal corrugado se pinta de blanco sirviendo como superficie, ya que este color es el que mejor refleja radiación solar, y se coloca sobre la lamina aislante.
Día
Parte del sistema permanece inactivo, la temperatura del techo se establece mediante la radiación absorbida (disminuida por la pintura blanca) y por la perdida de calor mediante la radiación de onda larga.
Noche
El techo se enfría por radiación de onda larga, lo que hace que baje la temperatura.
El aire pasa desde una ventana de romanillas ubicada en la fachada donde predominan los vientos, en este caso N/E entre la lamina de metal corrugado y la lamina aislante, al llegar al final una parte de los vientos choca con la pared mas alta y la otra sale por una ventana de romanillas hacia el exterior, los vientos que chocan con la pared, bajan hacia un extractor de aire donde este lo direcciona hasta el lecho de rocas, donde se almacena el aire fresco para ventilar el edificio al siguiente día durante la mañana/tarde.
Las fachadas utilizadas en este sistema son donde predominan los vientos y la fachada de techo.

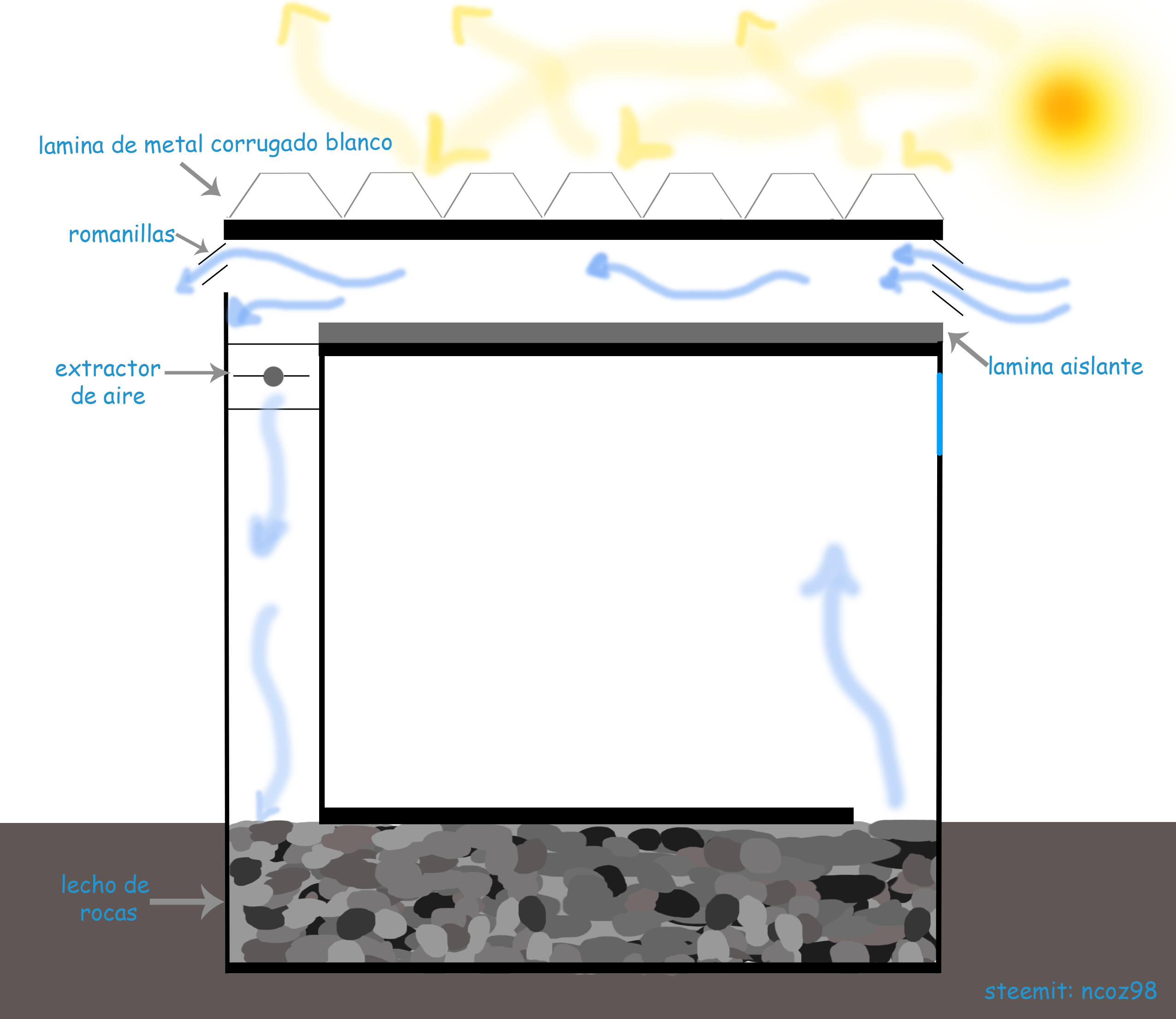

No encontré ninguna imagen referencial asi que aqui esta un dibujo echo por mi, lo realice en photoshop cs5
