Método de caracterización de materiales semiconductores "6ta parte Vol.2". "Técnica de Van der Pauw"
Hola amigos lectores y fanáticos de la ciencia quiero darles la bienvenida a un nuevo capítulo sobre mi serie de caracterización de materiales, donde explico algunas técnicas o métodos usados para determinar las propiedades físicas y químicas de los materiales semiconductores.
Debemos tener presente que La caracterización de materiales semiconductores es una herramienta fundamental para la creación de diversos dispositivos opto electrónicos y demás aplicaciones tecnológicas, es por ello la importancia de estudiar las propiedades físicas de estos materiales y para ello se necesitan diferentes métodos de análisis experimentales que nos dan resultado de su posible aplicación en el ámbito tecnológico. Durante mi estadía en Steem, me he dedicado a compartir mis experiencias en esta hermosa área de la ciencia de los materiales y a continuación mostrare un nuevo método donde podemos obtener información muy importante sobre el comportamiento eléctrico de una muestra semiconductora a través de la técnica de Van der Pauw.
Para ello te recomiendo primeramente revisar mis anteriores entregas para una mejor comprensión del contenido.
Comencemos
En la actualidad podemos encontrar gran variedad de técnicas para calcular una de las propiedades eléctricas más importantes en un semiconductor como lo es la "resistividad eléctrica", algunas muy efectivas otras no tanto, pero todas tienen básicamente el mismo propósito, que es encontrar la movilidad, la concentración de portadores de carga de un material, donde involucramos diferentes términos como conductividad eléctrica, coeficiente de hall, brecha de energía, etc., etc.
Dichas técnicas recorren diferentes vías (cuando hablamos de desarrollo matemático de ecuaciones), pero en cierta parte se encargan de cumplir el mismo propósito que es determinar las "propiedades eléctricas más importantes de un material semiconductor".
La técnica de Van der Pauw como explique en mi anterior entrega es utilizada principalmente para determinar la resistividad eléctrica, la movilidad y la concentración de portadores de carga en un material semiconductor. Lleva el nombre de su creador, y a diferencia de las técnicas explicadas anteriormente, "Van der Pauw" utiliza la resistencia superficial de la muestra para determinar los valores de movilidad y concentración en el material, recordando que en el primero usamos el coeficiente de hall y la conductividad a temperatura ambiente.
La principal ventaja de esta técnica es que se puede obtener mediciones de movilidad de portadores de carga a diferentes temperaturas, mientras que en la anterior solo podemos hacerlo a temperatura ambiente.
Ahora bien, teniendo en claro todo esto podemos expresar la densidad de portadores en una barra semiconductora rectangular y muy delgada de la siguiente manera:
Es muy sencillo aplicar estas ecuaciones para obtener la densidad de portadores, pero en este caso es recomendable usar la densidad superficial ns=nd en lugar de la densidad volumétrica. Esto significa que se deben obtener resultados en función de superficies como Rs; ns, sin embargo los valores volumétricos de estas variables se pueden obtener fácilmente con el conocimiento del espesor de la muestra d. Por lo tanto, obtendríamos la siguiente ecuación;
De tal manera que al medir VH y conociendo cada valor de B,I y q, podemos determinar fácilmente ns de los portadores de carga del material.

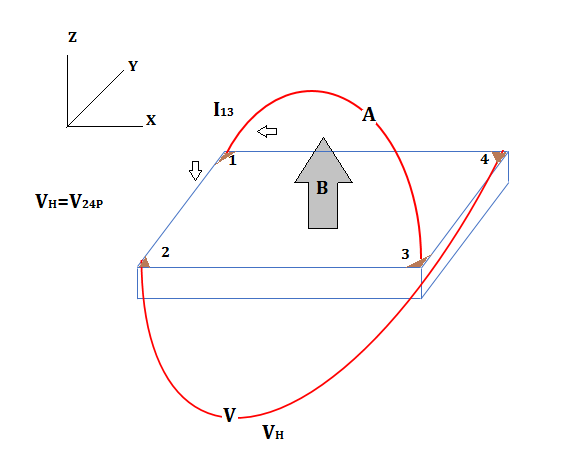

Figura 1: Configuración experimental para determinar el voltaje de Hall usando la técnica de Van der Pauw
Entonces, si tenemos una configuración como se muestra en la figura 1, el voltaje Hall debe ser siempre negativo para un semiconductor de tipo de conductividad n y positivo para tipo p.
Recordando lo explicado al comienzo del post, por medio de Van der Pauw y realizando mediciones de resistividad eléctrica en un semiconductor podemos determinar la resistencia superficial de un material. Entonces si sabemos que Rs involucra la densidad y la movilidad en los portadores, a partir de esto podemos hallar la movilidad Hall de esta forma,
Ahora debemos prestar atención lo que se mostrara a continuación:
Si tenemos dos muestras de un material semiconductor, estas deben ser delgadas de forma rectangular (ver figura 2 y 3), hay que tener en cuenta que también puede ser una muestra arbitraria, que no tenga una forma exacta aunque es recomendable que sea circular, cuadrada o rectangular, pero que sobre todo sus contactos estén ubicados preferiblemente en las esquinas de la muestra y que dichos contactos sean óhmicos, es decir que la corriente circule de forma lineal en toda la muestra semiconductora. Todo esto que se acaba de describir corresponde a la técnica de Van der Pauw, que es el actor principal de esta publicación, la idea de crear esta técnica es debido a su conveniencia ya que se usa ampliamente en la industria para determinar las propiedades eléctricas en un semiconductor como la resistividad en muestra uniformes. Otro factor importante que debemos mencionar es que la muestra debe estar libre de huecos o corrosión que afecte los resultados de las medidas. Esta muestra se debe colocar sobre una baquelita y conectar sus respectivos cables por donde circula la corriente (esto lo he mostrado en mis anteriores publicaciones con imágenes reales de un montaje).
Importante destacar que para determinar la movilidad µ y la densidad superficial ns se debe realizar una combinación de medidas de efecto hall y de resistividad eléctrica.

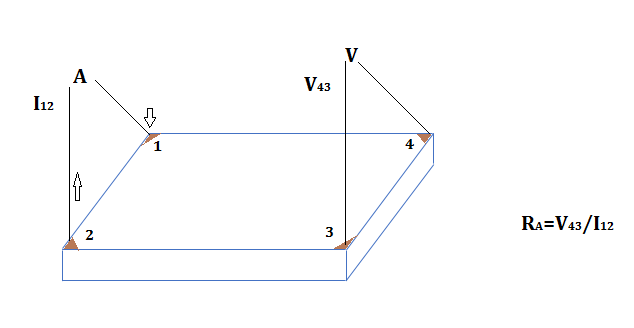

Figura 2. Configuración experimental para la determinación de la resistencia RA usando la técnica de Van der Pauw

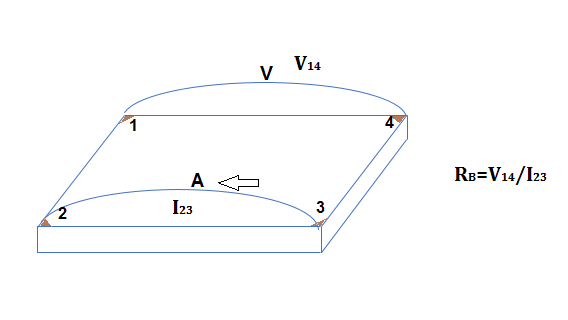

Figura 3. Configuración experimental para la determinación de la resistencia RB utilizando la técnica de Van der Pauw
Ahora bien, luego de explicar el esquema de la configuración experimental de la muestra basado en la técnica de Van der Pauw tenemos como objetivo esencial la determinación de la resistencia superficial Rs. Este científico pudo demostrar que si hay dos resistencias asociados a los terminales correspondientes que se reflejan en la figura anterior, estos automáticamente se relacionan con Rs por medio de la ecuación,
Posteriormente debemos seguir los siguientes pasos para obtener RA RB que son los siguientes:
1. Se debe aplicar corriente directa I que entra al contacto 1 y luego sale por el contacto 2.
2. Se mide el voltaje V43desde el contacto 4 hasta el contacto 3 (ver figura).
3. Posteriormente se debe aplicar corriente que debe entrar por el contacto 2 y sale por el 3.
4. Finalmente se mide el voltaje V14, desde el contacto 1 hasta el 4.
Y con esto RA y RB se obtienen a través de la siguiente expresión;
En un principio era esto lo que queríamos obtener y es un método muy simple cuando hablamos de resolución matemática. Quizás la complejidad resulta en la preparación de las muestras ya que se deben tomar en cuenta ciertas consideraciones muy importantes a la hora del montaje, con la finalidad de obtener resultados viables de las mediciones. Algunos de los aspectos prácticos para llevar a cabo este tipo de medidas de resistividad y efecto Hall son por ejemplo:
Conclusiones
El objetivo de esta publicación fue mostrarles cómo se aplica la técnica de Van der Pauw y a su vez como determinar la densidad superficial en una muestra semiconductora midiendo el voltaje Hall, la cual consiste en una serie de medidas de voltaje en la cuales se debe tener una corriente constante con un campo magnético perpendicular a la muestra. Las figuras mostradas en esta publicación sirven como propósito el orientar a lector y poder entender de forma correcta el contenido. De igual forma podemos usar las medidas de Hall para medir VH con una corriente I que es opuesta a los contactos 1 y 3 y el voltaje VH24 se mide por el par estante de contactos 2 y 4. Luego de adquirir el voltaje Hall podemos calcular la densidad superficial de la muestra por medio de ns= IB/q|VH| de I, B y q.
Nos vemos en una próxima entrega
Bibliográficas consultadas
