Proyecto de transmisor AM

Una vibración puede definir las características necesarias y suficientes que caracterizan un fenómeno como onda. El término suele ser entendido intuitivamente como el transporte de perturbaciones en el espacio, donde se considera el espacio como un medio en el que pueden producirse y propagarse dichas perturbaciones a través de él, al variar alguno de sus parámetros podemos ser capaces de enviar información a través de estas

Por otro lado una señal es un signo, un gesto u otro tipo de informe o aviso de algo. La señal sustituye por lo tanto a la palabra escrita o al lenguaje. Ellas obedecen a convenciones, por lo que son fácilmente interpretadas.
Una señal analógica es un tipo de señal generada por algún tipo de fenómeno electromagnético, que es representable por una función matemática continua en la que es variable su amplitud y periodo(representando un dato de información) en función del tiempo.

La señal digital, en cambio es un tipo de señal en que cada signo que codifica el contenido de la misma puede ser analizado en término de algunas magnitudes que representan valores discretos, en lugar de valores dentro de un cierto rango. Por ejemplo, el interruptor de la luz sólo puede tomar dos valores o estados: abierto o cerrado, o la misma lámpara: encendida o apagada.

Si bien la modulación es el proceso de colocar la información contenida en una señal, generalmente de baja frecuencia denominada moduladora, en una señal de alta frecuencia denominada portadora, modificando alguno de sus parámetros, siendo dicha modificación proporcional a la amplitud de la señal de baja frecuencia, su propósito es sobreponer señales en las ondas portadoras.

Para modular una señal son utilizados dispositivos eléctricos semiconductores con características no lineales (diodos, transmisores, bulbos), resistencias inductores, capacitadores y también combinaciones entre ellos.
Existen múltiples razones por las que la modulación es importante en la ingeniería. Se puede decir que los ingenieros de telecomunicaciones necesitan modular ya que es difícil irradiar señales de baja frecuencia en forma de energía electromagnética con una antena y ocasionalmente, las señales de la información ocupan la misma banda de frecuencias y si se transmiten al mismo tiempo las señales de dos o más fuentes, interferirán entre sí. Es por ello que la modulación permite procesar una señal de forma que se adecue a las características de propagación del canal de comunicación. El proceso inverso de la misma, consiste en separar la señal modulada, es decir, la onda que contiene solamente la información y, se denomina demodulación.

Esta necesidad surge principalmente para controlar dicha señal y así facilitar la propagación de la misma en datos ya sea por cable, por el aire, entre otros; y de esta manera ordenar el espacio radioeléctrico al distribuir información a canales distintos, disminuir las dimensiones de las antenas, optimizar el ancho de banda de cada canal evitando interferencias entre ellos y proteger a la información de las degradaciones por ruido.
Identificamos el tipo de modulación de señales de acuerdo a la clase de onda portadora. En modulación de señales continuas tenemos modulación lineal y modulación angular y en modulación por pulsos, modulación analógica y modulación digital.

En la modulación lineal se modifica exclusivamente el parámetro (amplitud), variando la amplitud de la señal portadora en relación a la información contenida en la onda modulante. Esta variación va desde cero hasta el máximo valor de la amplitud de la portadora q no se modifica ni en amplitud ni en frecuencia durante el proceso de la modulación.

Dado que la modulación es un proceso de mezcla de señales, cuando se combinan una señal modulante como por ejemplo, audio y otra de radiofrecuencia (la portadora) en un modulador de AM se obtiene la portadora de RF original y dos nuevas señales llamadas bandas laterales. La primera es una banda lateral denominada superior (BLS), de frecuencia igual a la suma de las frecuencias de la portadora y la modulante; y la segunda es la llamada inferior (BLI), que es la diferencia de las anteriores. La amplitud de cada banda lateral es proporcional a la señal moduladora original.

Un parámetro importante es el índice de modulación, o profundidad de modulación, que mide la relación entre la amplitud pico de la señal moduladora y la señal portadora. Se mide en porcentaje y un 50 % implica que la amplitud de la portadora varía en un 50% por encima y por debajo de su nivel original (sin modulación). Cuando las amplitudes modulantes y portadora son iguales, el índice es 100%. Para valores superiores al 100% se distorsiona la señal de AM por lo que no debería superarse este porcentaje.

En una señal de AM la información a transmitir se encuentra solamente en las bandas laterales. Por otra parte, de la energía necesaria para transmitir una onda en am, el 50% se encuentra en la onda portadora que no contiene información, mientras que el 50% de la energía restante se concentra en ambas bandas laterales que contienen la información a transmitir. Esta es una de las desventajas de la modulación en AM. Por el contrario una ventaja importante es la posibilidad de recuperar la información por medio de receptores sencillos y así separar la señal modulante de la onda portadora.
OBJTIVO GENERAL:
Diseño y construcción de un transmisor de am (amplitud modulada).

OBJETIVOS ESPECIFICOS:
Explicar las etapas que integran un transmisor de am (amplitud modulada).

Diseñar y construir un transmisor de am (amplitud modulada).

DESARROLLO.
Transmisor AM muy sencillo, con el integrado NE555:

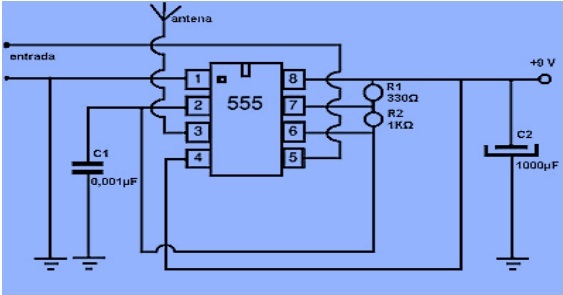

Presento un sencillo transmisor de AM, realizado con el popular circuito integrado NE555. Pero aquí lo usaremos para un transmisor AM (amplitud modulada). Trabaja aproximadamente en la frecuencia de 600 Khz, a un alcance de no más de 30 metros, lo suficiente como para que no salga más allá del ámbito domiciliario. Se puede recepcionar con un radiorreceptor de AM común. La frecuencia de transmisión se puede variar modificando R1 y R2, incluso reemplazándolas por un potenciómetro de 1 k ohm. La antena usada es como las que se usan en radiorreceptores de FM, que preferentemente sea lo más larga posible. Variando la longitud de la antena, se varía el alcance. El circuito es el siguiente:

En la entrada podemos inyectar cualquier fuente de audio, como ser , otra radio, un reproductor mp3, salida de audio de la pc, un micrófono, guitarra eléctrica, etc.. Si se usa micrófono, este debe ser de condensador. Lista de componentes electrónicos:

R1: 330 Ω.
R2: 1 K Ω.
C1: 0,001 µF.
C2: 1000 µF.
